중국 창신메모리 포에프스퀘어 반도체 올해 출시에 따른 한국 메모리 반도체 산업에 미치는 파급 효과

창신메모리 기술 발표의 전말과 셀 구조

중국 최대 디램 제조사인 창신메모리테크놀로지(CXMT)가 상하이에서 개최된 제4회 집적회로 및 칩렛 콘퍼런스에서 차세대 메모리 아키텍처를 공개했습니다. 이 기업은 포에프스퀘어 아키텍처를 적용한 서버용 DDR5 RDIMM(Registered Dual In-line Memory Module) 모듈을 연내 선보이겠다고 발표했습니다. 기존 글로벌 메모리 업계가 상용 표준으로 활용해 온 육에프스퀘어 구조에서 벗어나 셀 크기를 대폭 축소한 제품을 데이터센터 시장에 공급하겠다는 구상입니다.

글로벌 메모리 반도체 공급망은 이번 발표로 인해 적지 않은 충격을 받았습니다. 삼성전자와 SK하이닉스, 미국 마이크론 테크놀로지는 해당 기술의 상용 양산 시점을 2027~2028년경으로 설정하고 연구개발을 진행해 왔기 때문입니다. 미국의 대중국 장비 반출 통제로 극자외선(EUV) 노광 장비 수입이 차단된 상태에서 중국 기업이 구조적 설계를 변경하는 방식으로 먼저 완제품 출시를 예고하면서 기술 주도권을 둘러싼 긴장감이 고조되고 있습니다.

포에프스퀘어 셀 아키텍처의 물리적 원리

디램의 기본 단위 셀은 하나의 트랜지스터와 하나의 커패시터로 구성됩니다. 최소 가공 선폭을 나타내는 특성 치수 F(Feature size)를 기준으로 계산할 때, 기존 육에프스퀘어 구조는 가로 2F, 세로 3F 공간을 소모하여 셀 하나당 6F²의 평면 면적을 차지합니다. 반면 이번에 제시된 구조는 가로 2F, 세로 2F 공간만을 사용하여 셀 면적을 수학적으로 33.3% 절감시킵니다.

단위 셀 면적이 줄어들면 300mm 웨이퍼 한 장에서 생산할 수 있는 순수 양품 칩(Net Die)의 수가 늘어납니다. 이론적으로 생산 밀도는 30~50% 수준까지 향상되며, 동일한 웨이퍼 투입량 대비 기가비트당 가공 원가를 20~25% 낮출 수 있습니다. 이는 10나노미터 초반 선폭 이하로 진입하면서 발생하던 누설 전류와 게이트 간섭 문제를 수직 설계를 통해 극복하려는 구조적 시도입니다.

수직 환형 게이트와 하이브리드 본딩 결합

창신메모리는 차오칸위(Cao Kanyu) 최고경영자의 발표를 통해 독자 개발한 수직 환형 게이트(Vertical Surrounding Gate) 기술을 접목했다고 설명했습니다. 평면 상에 눕혀져 있던 트랜지스터 채널을 수직 기둥 형태로 세우고 게이트가 채널 전체를 둘러싸도록 감싸 누설 전류를 제어하는 방식입니다. 이를 통해 짧은 채널 효과를 억제하고 데이터 보존 시간을 확보하려는 전략을 취했습니다.

동시에 회로 제어를 담당하는 주변부 페리페럴(Periphery) 회로와 메모리 셀 영역을 분리하여 제작한 뒤 구리 단자를 직접 맞붙이는 하이브리드 본딩 기술을 동원했습니다. 두 장의 웨이퍼를 물리적으로 결합하는 이 방식은 셀 영역 아래에 회로를 배치할 수 있어 칩 전체 면적을 극대화하여 줄일 수 있지만, 결합 계면의 정렬 오차와 접합 신뢰성을 확보하는 공정 난도가 매우 높습니다.

공정 사양과 기술 실측 데이터 비교

차세대 셀 구조의 도입은 기존 제조 공정과 비교할 때 장점과 단점이 명확히 갈립니다. 글로벌 선두 제조사들이 안정적인 수율을 유지하고 있는 육에프스퀘어 플랫폼과 창신메모리가 발표한 포에프스퀘어, 그리고 향후 등장할 3차원 적층 디램의 물리적 특성을 대조한 사양 데이터는 다음과 같습니다.

극자외선 노광 제재와 공정 전환의 배경

중국 반도체 생태계가 감행한 이번 구조 전환은 첨단 제조 장비 접근이 차단된 환경에서 도출되었습니다. 네덜란드 ASML의 극자외선 노광 장비를 수입할 수 없는 상황에서 창신메모리는 10나노미터 초반대로 회로 선폭을 좁히는 물리적 한계에 부딪혔습니다. 이에 따라 선폭을 줄이는 미세화 대신 셀을 수직으로 재배치하여 면적을 줄이는 우회로를 선택했습니다.

과거 파산한 독일 반도체 기업 키몬다(Qimonda)의 지식재산권을 흡수했던 창신메모리는 트렌치형 수직 소자 연구 경험을 축적해 왔습니다. 차오칸위 최고경영자는 회사가 설립된 2016년 이후 300건 이상의 관련 특허를 출원했다고 밝혔습니다. 장비 도입 통제를 피하면서도 칩 면적을 줄여 상용 경쟁력을 확보하겠다는 의도가 기술 개발 경로에 짙게 투영되어 있습니다.

장비 규제를 우회하기 위한 구조적 선택

미국의 반도체 수출 통제 조치는 18나노미터 이하 첨단 디램 생산 장비의 중국 공급을 엄격히 제한하고 있습니다. 극자외선 장비를 사용하지 못하는 파운드리 및 메모리 팹은 심자외선(ArFi) 액침 노광 장비에 의존할 수밖에 없습니다. 심자외선 장비로 선폭을 12나노미터 이하로 깎아내는 것은 마스크 수량 증가와 원가 폭증을 야기합니다.

창신메모리는 선폭 자체를 무리하게 줄이지 않고 피처 사이즈를 일정 수준 완화한 상태에서 셀 면적을 줄이는 방식을 채택했습니다. 물리적 패턴 가공의 어려움을 트랜지스터 수직화와 3차원 이종 접합으로 우회하겠다는 계산입니다. 이러한 접근법은 과거 양쯔메모리(YMTC)가 낸드플래시 분야에서 셀과 주변부를 분리해 결합했던 엑스태킹 방식과 기술적 궤를 같이합니다.

다중 패터닝 적용과 단위당 원가의 역설

포에프스퀘어 구조를 심자외선 장비로 구현하기 위해서는 4중 자기정렬 패터닝(SAQP) 공정이 필수적입니다. 하나의 회로를 형성하기 위해 노광과 증착, 식각 공정을 네 차례 반복해야 하므로 생산 단계의 스텝 수가 20~30% 늘어납니다. 노광 장비 통과 횟수가 많아질수록 공정 결함이 발생할 확률도 높아집니다.

칩 크기가 줄어 웨이퍼당 이론적 칩 수가 늘어나더라도, 마스크 비용 상승과 수율 저하가 겹치면 제조 원가가 오히려 상승하는 현상이 발생합니다. 반도체 엔지니어링 업계에서는 초기 생산 단계에서 결함 밀도를 통제하지 못할 경우 웨이퍼당 유효 단가가 기존 육에프스퀘어보다 비싸질 가능성이 있다고 지적합니다. 이론적 면적 절감이 실제 원가 절감으로 연결되기까지는 상당한 시간과 학습 곡선이 요구됩니다.

엔터프라이즈 서버 메모리 도입 검증 기준

창신메모리가 발표한 제품은 일반 개인용 PC나 저가형 모바일 제품이 아닌 데이터센터용 서버 모듈입니다. 클라우드 인프라와 기업용 서버 환경은 24시간 365일 무중단 가동을 전제로 운영되기 때문에 부품 도입 조건이 매우 엄격합니다. 데이터센터 운영사들은 안정성 검증이 완료되지 않은 메모리 모듈을 메인 시스템에 장착하는 것을 극도로 경계합니다.

새로운 아키텍처를 적용한 서버용 RDIMM이 실제 시장에 진입하기 위해서는 까다로운 물리적 시험을 통과해야 합니다. 신규 제조사가 서버 시장에 진입할 때 거쳐야 하는 검증 절차와 기술적 기준은 표준 메모리 규격보다 훨씬 높은 신뢰성 장벽을 형성하고 있습니다.

데이터센터 공급을 위한 프로세서 호환성 검증

서버용 디램 모듈이 상용 데이터센터에 채택되려면 인텔(Xeon)과 AMD(EPYC)의 적격 벤더 목록(AVL) 등록이 선행되어야 합니다. 서버 메인보드 및 메모리 컨트롤러와의 전기적 신호 일치성을 확인하는 과정은 최소 6개월에서 1년 이상의 시험 기간을 요구합니다. 신호 지연이나 타이밍 오류가 발생하면 전체 서버 랙의 다운타임으로 이어질 수 있습니다.

창신메모리의 제품은 초기 단계에서 글로벌 하이퍼스케일러 공급망에 진입하기보다 중국 내수 서버 시장에 먼저 공급될 가능성이 높습니다. 중국 정부의 국가 인프라 국산화 정책과 차이나모바일, 차이나유니콤 등 국유 통신사, 알리바바와 텐센트 등 현지 빅테크 기업의 데이터센터가 1차 테스트베드 역할을 수행할 것으로 분석됩니다.

장기 신뢰성 평가와 비트 에러율 관리

서버 메모리의 수명을 평가할 때는 고온 및 고습 환경에서의 가속 수명 시험과 단일 비트 반전 오류 제어 능력이 핵심 지표로 작용합니다. 수직 환형 게이트는 게이트 절연막의 열화 현상이나 핫 캐리어 주입에 의해 셀의 문턱 전압이 변동될 위험이 존재합니다. 커패시터의 전하 보존 시간이 짧아질 경우 리프레시 주기를 단축해야 하며, 이는 대기 전력 소모 증가로 이어집니다.

또한 웨이퍼 하이브리드 본딩 계면이 장기간의 열팽창 스트레스를 견뎌내는지 확인해야 합니다. 데이터센터 환경에서 발생하는 지속적인 발열로 인해 본딩 접합부의 미세 크랙이 발생하면 시스템 오류가 발생합니다. 에러정정코드(ECC) 회로가 오류를 복구하는 한계를 넘어설 경우 메모리 공급사는 심각한 품질 배상 책임에 직면할 수 있습니다.

한국 메모리 반도체 산업에 미치는 파급 효과

중국 기업의 기습적인 기술 발표는 국내 금융 시장과 반도체 기업들에 직접적인 영향을 미쳤습니다. 발표 직후 유가증권시장에서 삼성전자와 SK하이닉스 주가는 연이틀 4~6%대의 급락세를 기록했습니다. 뉴욕 증시의 마이크론 테크놀로지 역시 3.88% 하락했고 필라델피아 반도체 지수는 2.67% 밀려났습니다. 외국인 투자자들은 국내 증시에서 하루 동안 7,900억 원 이상의 대규모 순매도를 나타냈습니다.

시장조사업체 트렌드포스에 따르면 창신메모리의 글로벌 디램 시장 매출 점유율은 2023년 2~3% 수준에서 2025~2026년 기준 9.5~10.0% 안팎까지 상승했습니다. 중국 내수 범용 및 모바일 시장 점유율은 이미 30%를 넘어선 상태입니다. 여기에 2026년 7월 상하이증권거래소 커촹반 상장을 통해 조달한 666억 1,000만 위안(한화 약 13조 2,000억 원)의 공모 자금이 설비 증설과 연구개발에 투입되면서 한국 기업들의 주력 제품군에 압박을 가하고 있습니다.

범용 서버용 디램 판가와 공급망 변동

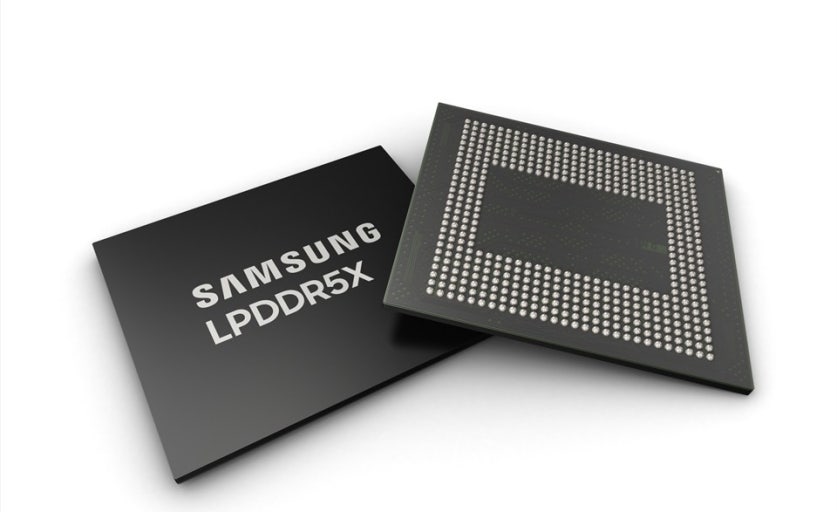

단기적으로 가장 큰 위협은 범용 서버용 DDR5 메모리의 고정거래가격(ASP) 하락 압력입니다. 삼성전자와 SK하이닉스는 중국 현지 클라우드 및 서버 제조사에 대규모 메모리를 공급해 왔습니다. 창신메모리가 정부 보조금과 원가 경쟁력을 바탕으로 내수 데이터센터 물량을 잠식하기 시작하면 한국 기업들의 현지 판매량이 감소할 수밖에 없습니다.

골드만삭스와 모건스탠리 등 투자기관들은 중국의 구조적 아키텍처 전환이 성공할 경우 중장기적으로 범용 메모리 시장의 공급 과잉을 부추길 수 있다고 평가합니다. 김진국 전 SK하이닉스 최고기술책임자는 현재 글로벌 메모리 시장에서는 공정 전환의 위험을 무릅쓰기보다 검증된 수율과 생산 능력을 유지하는 것이 중요하다고 언급했으나, 중국의 저가 공세가 본격화되면 수익성 방어가 어려워질 수 있습니다.

고대역폭메모리와 첨단 패키징 중심의 격차

한국 반도체 기업들은 인공지능(AI) 인프라의 핵심 부품인 고대역폭메모리(HBM)와 실리콘 관통 전극(TSV) 기술에서 여전히 확고한 격차를 유지하고 있습니다. 창신메모리의 포에프스퀘어 도전은 범용 서버 디램에 국한되어 있으며, HBM4나 CXL(Compute Express Link) 같은 초고속 이종 집적 메모리 영역에서는 한국과의 기술 격차가 3년 이상 유지되고 있는 것으로 평가됩니다.

삼성전자는 2028년경 극자외선 노광과 수직 채널 트랜지스터(VCT)를 결합한 포에프스퀘어 제품을 선보일 계획입니다. 미세 패턴 통제력과 양산 안정성 측면에서 우위를 확보하고, 단순 가격 경쟁에서 벗어나 인공지능 가속기용 맞춤형 고성능 메모리로 사업 포트폴리오를 빠르게 재편하는 전략이 요구됩니다.

데이터센터 인프라 운용자가 점검할 핵심 수칙

기업의 전산 인프라 담당자와 시스템 설계자들은 신규 메모리 아키텍처의 등장에 따른 시스템 안정성 위험을 사전에 통제해야 합니다. 새로운 제조사의 저가형 모듈을 성급하게 도입할 경우 시스템 다운타임과 법적 분쟁 위험에 노출될 수 있습니다. 인프라 운영 과정에서 필수적으로 점검해야 할 절차와 기준을 명확히 수립해야 합니다.

초기 모듈 도입 시 호환성 테스트 절차

신규 규격 모듈을 시스템에 적용하기 전에는 최소 3단계 이상의 검증 절차가 요구됩니다. 첫 번째로 개별 서버 노드 레벨에서 JEDEC 표준 전압 및 타이밍 마진을 측정하는 전기적 물리 시험을 수행해야 합니다. 두 번째 단계로 데이터베이스 및 가상화 소프트웨어를 탑재한 상태에서 연속 가동 스트레스 테스트를 최소 500시간 이상 진행하여 비트 에러 발생 패턴을 모니터링해야 합니다.

세 번째 단계는 랙 단위의 열 관리 테스트입니다. 하이브리드 본딩이 적용된 모듈은 발열 특성이 기존 모듈과 다를 수 있으므로, 서버 섀시 내부의 기류 흐름과 메모리 모듈 간 온도 편차를 정밀 측정해야 합니다. 초기 공급 배치(Batch) 간 품질 편차를 감안하여 공급사로부터 웨이퍼 레벨 번인(Burn-in) 시험 데이터를 직접 수령해 대조하는 과정이 필요합니다.

지정학적 공급망 제재와 라이선스 위험 관리

기술적 신뢰성 외에도 지정학적 규제 환경에 대한 철저한 점검이 수반되어야 합니다. 미국 수출관리규정(EAR)은 특정 중국 반도체 기업의 칩이 포함된 완제품 시스템의 글로벌 유통을 제한할 수 있습니다. 미국이나 동맹국으로 데이터센터 서비스를 확장하려는 기업은 해당 부품 사용이 서비스 인증 거부 사유가 되지 않는지 법률적 검토를 거쳐야 합니다.

아울러 하이브리드 본딩 및 수직 트랜지스터와 관련된 지식재산권 분쟁 위험도 배제할 수 없습니다. 어플라이드 머티어리얼즈나 베시(Besi) 등 글로벌 장비·소재 기업들의 특허 장벽이 얽혀 있어 크로스 라이선스 미체결에 따른 특허 침해 소송 위험이 잔존합니다. 인프라 담당자는 부품 공급 계약 체결 시 공급사의 지식재산권 보증 면책 조항을 명문화해야 합니다.

기술 격차 수호와 메모리 인프라 점검의 결론

창신메모리의 포에프스퀘어 서버 디램 발표는 미국의 장비 규제 속에서 일궈낸 구조적 우회로라는 점에서 결코 가볍게 넘길 수 없는 사안입니다. 연구실 시제품을 넘어 상용 양산 수율을 80% 이상 끌어올릴 수 있는지는 여전히 미지수이지만, 중국의 제조 경쟁력이 범용 메모리 시장의 판도를 뒤흔들 수 있는 잠재력을 입증했습니다.

국내 반도체 산업은 범용 DDR5 시장의 판가 방어 전략을 재정비하고 HBM 및 CXL 기반의 초격차 포트폴리오로 방어벽을 높여야 합니다. 데이터센터 인프라 운용자 역시 원가 절감 유혹에 앞서 초기 모듈의 물리적 안정성과 규제 리스크를 다각도로 검증하는 신중한 접근이 필요한 시점입니다.
